Vapor Chamber Heatsink arbejdsprincip beskrivelse

Dampkammeret er normalt fladt i udseende med et lukket hulrum indeni og arbejdsmedium indeni. Ifølge forskellig brug kan der være kapillærstruktur eller ingen kapillærstruktur indeni. Afhængigt af det miljø, hvori dampkammeret bruges, vil det interne arbejdsmedium være anderledes. Iblødsætningspladen spreder varme langs det todimensionelle plan, som har bedre ekspansions- og varmeafledningskapacitet end varmeledningsrøret, der spreder varme langs den endimensionelle retning, kan gøre temperaturfordelingen mere ensartet og kan bære større termisk effekt.

Dampkammerets hovedfunktion er at lede varme, så varmen diffunderer hurtigt og har en tendens til at være ensartet i enheden, som kaldes iblødsætningsplade. Når apparatet overfører en stor mængde varme, er temperaturforskellen også meget lille, hvilket næsten er isotermisk, så det kaldes temperaturudligningspladen. Dampkammeret spreder varme langs det todimensionelle plan, som har bedre ekspansion og varme afledningskapacitet end varmeledningsrøret, der spreder varme langs den endimensionelle retning, kan gøre temperaturfordelingen mere ensartet og kan bære større termisk effekt.

Materialemæssigt er de almindeligt anvendte dampkammer: Kobberdampkammer, titaniumdampkammer, aluminiumdampkammer, rustfrit ståldampkammer, etc

I Strukturelt kan det opdeles i: kapillær struktur og uden kapillær struktur. Dampkammeret med kapillarstruktur kan opdeles i sintret kapillardampkammer, rilletdampkammer, vævet meshdampkammer, fiberdampkammerog så videre. Ikke-kapillær strukturdampkammerkan opdeles i gravitationsassisteretdampkammer, oscillerendedampkammerog så videre.

Arbejdsprincippet for dampkammer med forskellige strukturer er også anderledes. Til de mest brugtedampkammermed kapillærstruktur er kapillærstrukturen sædvanligvis arrangeret på den indre overflade af hulrummet. Arbejdsvæsken, der er fyldt i kammeret, er låst i kapillærstrukturen under påvirkning af kapillærkraft. Et hulrum uden kapillarstruktur kaldes et damphulrum. Når varmen overføres fra skallen til den indre kapillarstruktur i fordampningszonen, begynder arbejdsvæsken i kapillærstrukturen at fordampe efter at være blevet opvarmet i et lavt vakuummiljø, absorberer varmeenergi og udvider sig hurtigt. Arbejdsmediet af dampfase fylder hurtigt hele hulrummet. Når arbejdsmediet af dampfase kommer i kontakt med et relativt koldt område, vil det igen kondensere til væske og frigive den varme, der absorberes under fordampningen. Den kondenserede arbejdsvæske vil vende tilbage til fordampningsstedet gennem røret dannet af kapillarstrukturen og absorbere varme igen til fordampning.

  Dampkammer med forskellige strukturer og processer har forskellige anvendelser:

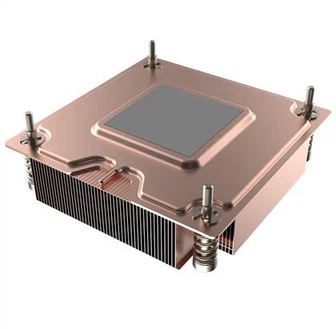

1. Kobberdampkammer med bedre termisk ledningsevne bruges normalt til elektroniske chips.

2. Luftfartsindustrien vælger normalt lettere aluminium eller titanium dampkammer på grund af vægtkravene.

3. I betragtning af omkostningerne vælger højeffekt IGBT normalt aluminium dampkammer køleplade eller aluminium køleplade med lille kobber kammer.

4. LED-belysning brug aluminium dampkammer eller iblødsætning kolonne for omkostningsbetragtning.

5. Til anvendelser ved lavere temperaturer vælges dampkammer i aluminium eller rustfrit stål normalt til termisk ledning eller styrke.

6. Til anvendelse ved højere temperaturer vælges sædvanligvis kobber- eller rustfrit ståldampkammer til termiskledning eller styrke.
