Køleprofiler i aluminium til elektronik

For et luftkølet køleplademodul afhænger dets effekt ikke kun af blæserens luftvolumen, men også af kølepladens design. En korrekt designet køleplade kan få enheden til at køre stabilt ved kun at stole på den omgivende luftstrøm, når enheden ikke er overclocket og ikke konstant belastet. Det kan bevises, at betydningen af ​​kølepladen og varmeafledningseffekten af ​​kølepladen er uadskillelig fra dens fremstillingsproces.

  Der er fem hovedtyper af køleplader, som er klassificeret efter fremstillingsproces

1. Stempling af køleplade:kobber eller aluminium kan stemples i den ønskede form. Anvendes normalt i traditionelle luftkølede elektroniske enheder, mest for at give begrænset termisk ydeevne til enheder med lav effekt. Stemplede køleplader er ideelle til masseproduktion på grund af brugen af ​​avancerede matricer og højhastighedsstemplingsteknologi.

2. Aluminium ekstruderede køleplader:Denne køleplade kan bruges til højeffektapplikationer. Aluminiumsekstrudering med en bestemt tværsnitsform kan dannes ved ekstruderingsstøbning, og efterfølgende bearbejdning, såsom skæring, bearbejdning osv., kan fortsættes. Omni-direktionelle, rektangulære stiftfinnekøleplader og indbyggede takkede finner kan dannes ved tværskæring, hvilket kan forbedre varmeafledningseffektiviteten med 10 procent til 20 procent, men ekstrudering af dette tværsnit reducerer ekstruderingshastigheden . Ekstrusionsstøbningsmetoden har også visse begrænsninger, såsom forholdet mellem finnehøjden og finneafstanden og tykkelsen af ​​finnerne, hvilket begrænser udvælgelsesområdet for designparametre. Normalt er kølepladen fremstillet ved den konventionelle ekstruderingsstøbningsmetode. Forholdet mellem finnehøjde og stigning er op til 10, mens den mindste finnetykkelse er 0,8 mm.

3. Lodning/samling af ribber køleplade:De fleste luftkølede køleplader har begrænsningen af ​​konvektionsmiljøet. Forøgelsen af ​​kølepladefinner vil forbedre kølelegemets samlede varmeafledningsevne markant. Denne højtydende køleplade er Finnerne er loddet til bunden med ved at bruge termisk ledende loddepasta. Gennem denne proces kan forholdet mellem højden og afstanden mellem finnerne øges til 20~40, hvilket er meget praktisk i begrænset plads. Forbedrer i høj grad kølepladens evne til at overføre varme til luften.

4. Støbning af køleplade:Ved hjælp af en støbeform, og aluminium, kobber eller bronze køleplader kan forarbejdes til trykstøbning køleplade under vakuum eller normale forhold. Denne teknik bruges typisk til at behandle køleplader med ribber med høj densitet eller stiftfinner, som giver den bedste varmeoverførselsydelse i højhastighedsluftstrøm.

5. Skiving finne køleplade:Denne form for teknologi er at bruge en slibemaskine til at skrælle finnerne fra aluminium- eller kobberbasen, denne form for køleplade tillader høj finnedensitet og tynde finnegeometrier, så den kan tilbyde bedre termisk ydeevne end ekstruderet køleplade. Sammenlignet med ekstruderet køleplade, har skivet køleplade ingen grænse for finnehøjde og pladsforhold, og den har ingen dyre værktøjsomkostninger, hvilket gør den meget praktisk og fleksibel til prototypebygning.

Til denne artikel introducerer vi aluminiumsekstruderingskølepladen, som er den mest udbredte kølepladetype i den termiske industri.

Specifikation:

1. Fremstiller af aluminium 6063 eller anden aluminiumslegering

2. Rohs klage

3. Dimensioner kan tilpasses

4. Sort eller klar anodisering, også andet specificerer overfladebehandling

5. Ingen MOQ begrænset

6. Leveringstiden er 3-4 uger for masseproduktion, prototypens leveringstid er 2-3 uger.

Funktioner og detaljer:

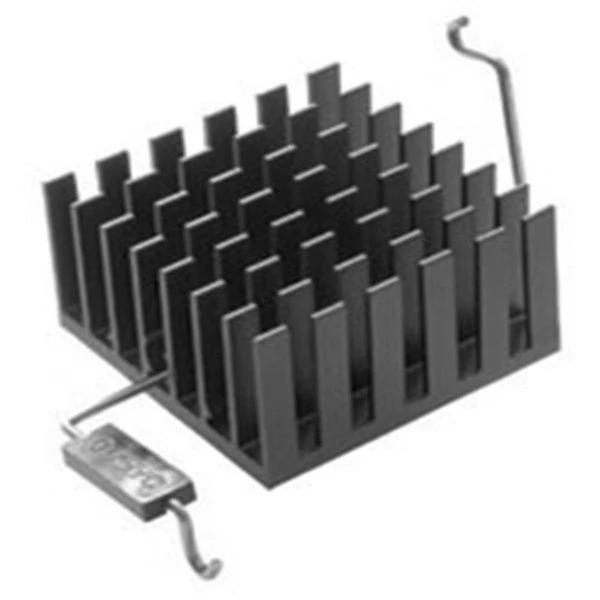

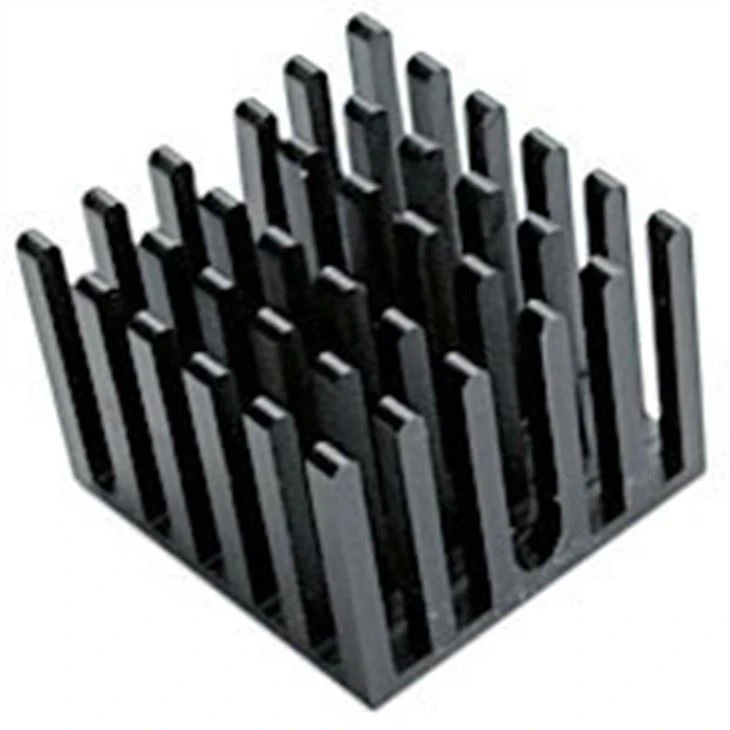

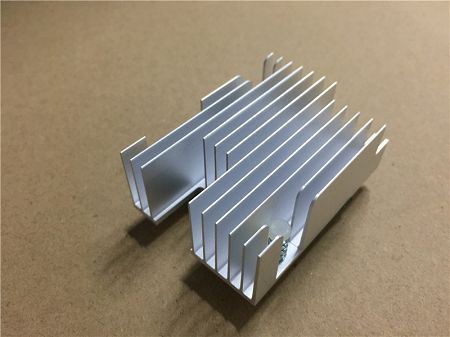

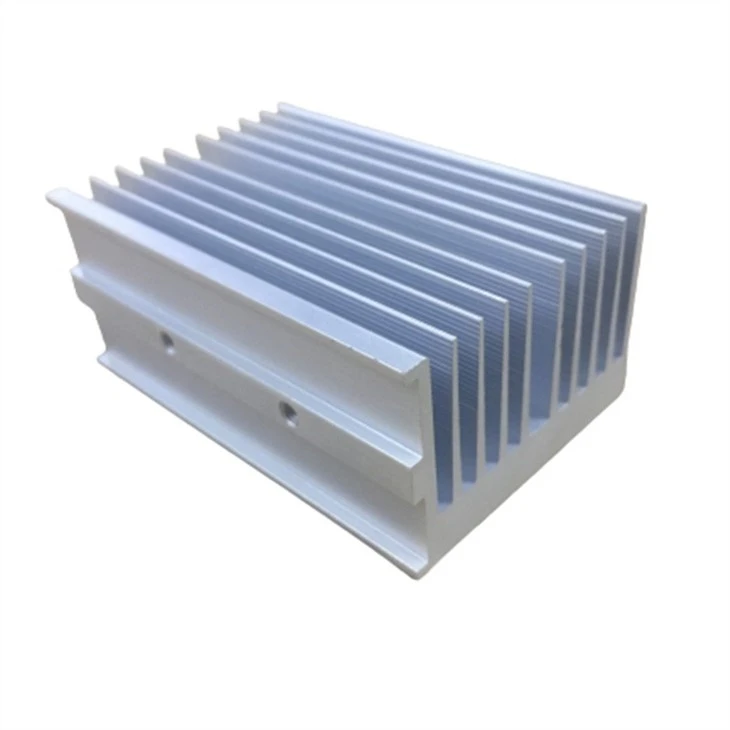

Ekstruderet aluminiums køleplader med sort anodisering og klar anodisering.

Fordele og fordele:

● Professionelt og kreativt designteam til at levere forskellige heatsink-designs.

● Vores fabrik har tilstrækkelige faciliteter og erfaringer med fremstilling af alle slags køleplader og komponenter.

● Vi har den modne proces til at producere køleprodukterne, så vi kan levere den bedste pris og kvalitet.

● Hurtig respons og fleksible løsninger

Fabrik og værksted



Ekstrudering proces



Certifikater






Sinda Thermal er en førende termisk producent i Kina, vores fabrik blev grundlagt i 2014, og beliggende i Dongguan by, Kina, tilbyder vi varianter af køleplader og andre ædelmetaldele. Vores anlæg besidder 30 sæt avancerede og høje værdifulde CNC-maskiner og stemplingsmaskiner, også vi har mange test- og eksperimentinstrumenter og professionelt ingeniørteam, så vores virksomhed kan fremstille og levere produkter af høj kvalitet med høj præcision og fremragende termisk ydeevne. Sinda Thermal er dedikeret til en række køleplader, som er meget brugt i ny strømforsyning, nye energikøretøjer, telekommunikation, servere, IGBT og Madical. Alle produkterne er i overensstemmelse med Rohs/Reach-standarden, og fabrikken er kvalificeret efter ISO9001 og ISO14001. Vores firma har været en partner med mange kunder for god kvalitet, fremragende service og konkurrencedygtig pris. Sinda Thermal er en fantastisk kølepladeproducent til globale kunder.


FAQ
1. Q: Er du en handelsvirksomhed eller producent?
A: Vi er en førende kølepladeproducent, vores fabrik er grundlagt over 8 år, vi er professionelle og erfarne.

2. Q: Kan du levere OEM/ODM-service?
A: Ja, OEM/ODM er tilgængelige.

3. Q: Har du MOQ-grænse?
A: Nej, vi opsætter ikke MOQ, prototypeprøver er tilgængelige.

4. Q: Hvad er produktionstiden?
A: For prototypeprøver er leveringstiden 1-2 uger, for masseproduktion er leveringstiden 4-6 uger.

5. Q: Kan jeg besøge din fabrik?
A: Ja, velkommen til Sinda Thermal.
