bærbar termisk design
Tyndhed er blevet trenden inden for notebook-udvikling. Ud fra varmeafledningsperspektivet betyder tyndhed, at rummet komprimeres yderligere. Hvordan man hurtigt spreder den interne varme i et snævert rum er meget vigtigt for bærbare computeres ydeevne.
Varmerøret + blæserdesign er det mest almindelige termiske design af bærbare computere i øjeblikket. Dens største fordel er, at varmen fra kernekomponenterne hurtigt kan overføres til kølepladen gennem varmerøret, og så kan varmen tvangsudledes gennem ventilatoren. Bortset fra nogle passive køleprodukter (ingen blæser) med speciel struktur, anvender næsten alle notebooks denne aktive køleløsning. I betragtning af, at køleventilatoren på bærbar computer har teknologien til automatisk intelligent hastighedsregulering, som automatisk kan justere blæserhastigheden i henhold til CPU'en, GPU-temperaturen eller temperaturen på kølepladen, kan en sådan ordning også opnå effekten af stilhed.
På grund af den store varmekapacitet af højtydende - processorer og grafikkort, bruger underholdningsnotebooks med bedre design normalt dobbelte varmerør eller endda fire varmerør, som kan overføre chipvarmen til kølepladen hurtigere og derefter tvangsaflede varmen gennem ventilatoren for effektivt at reducere varmeakkumuleringen inde i skroget og forbedre brugernes berøringskomfort' håndflader.
Generelt vil bunden af CPU'en være belagt med et lag silikonefedt for at gøre CPU'en bedre i kontakt med varmerøret og gøre varmeeksporten hurtigere.

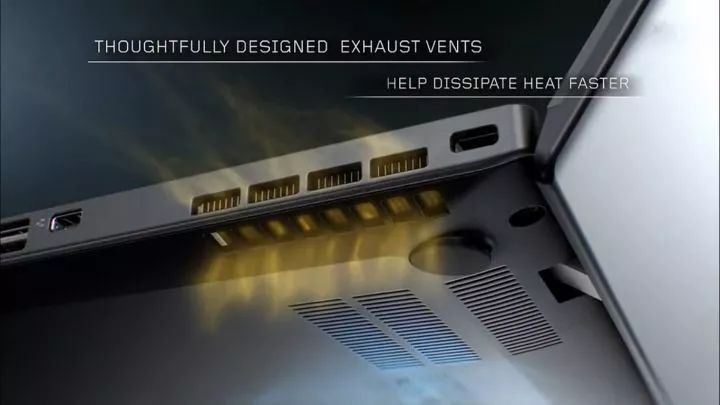

Udover at drive den aktive blæser, fjerner notebook'en også varmen fra flykroppen gennem luftføringshullerne, der åbnes på bagsiden og bunden af maskinen gennem strømmen af kold og varm luft. Derudover, i kombination med varmeafledningshullerne, vedtager det indre af den bærbare computer også nogle specielle luftkanalers afledningsdesign og bruger placeringen af varmeafledningshullerne og det indre strukturlayout til at danne et bedre luftcirkulationsmiljø for at styrke varmen. dissipation.
Da tastaturområdet optager det meste af området på C-siden af den bærbare computer, og bundkortet med den største varme er lige under tastaturområdet, har tastaturområdet forskellige grader af varmefølelse under betjeningen af den bærbare. Bunden af tastaturet kan også passivt overføre den varme, der genereres af bundkortet. Nogle tynde notebooks bruger tastaturet til konvektionsvarmeafledning. Under tastaturets banke og hoppe fuldendes tilstrømningen af kold luft, og den varme luft udledes gennem nøglehullet, hvilket også opnår en vis varmeafledningseffekt.
I lighed med luftkanaldesignet på en stationær computer, bør luftkanalen på notebook også følge princippet om, at vinden blæser ét sted. Luftstrømmen skal komme ind på den ene side og ud på den anden side. Uanset hvor fremragende design af luftkanalerne er, er der naturligvis altid et sted, der er særligt varmt, nemlig placeringen af varmekilden.
