Introduktion af Power Supply Converter køling
Som en konverteringsenhed vil motorfrekvensomformeren producere et vist strømforbrug under drift. Denne del af strømforbruget vil variere afhængigt af forskellige belastninger, forskellige kontroltilstande og forskellige mærker og specifikationer af frekvensomformere. Dataene viser, at frekvensomformerens strømforbrug er omkring 4 ~ 5 procent af dens kapacitet. Blandt dem tegner inverterdelen sig for omkring 50 procent, ensretteren og DC-kredsløbet står for omkring 40 procent, og kontrol- og beskyttelseskredsløbet står for 5 ~ 15 procent.
Når enhedens temperatur reduceres med 10 grader, fordobles enhedens pålidelighed. Det kan ses, at frekvensomformeren kan reducere temperaturstigningen og forbedre enhedens pålidelighed for at forlænge udstyrets levetid.
Frekvensomformerens varmeafledning er opdelt i følgende kategorier: naturlig køling, tvungen luftkøling og væskekøling.
Naturlig køling:
Frekvensomformer med lille kapacitet anvender generelt naturlig varmeafledning, og dens brugsmiljø skal være godt ventileret og fri for støv og flydende genstande, der er lette at klæbe. De drivende genstande for denne slags frekvensomformere er for det meste aircondition-ventilatorer, værktøjsmaskiner til gravering osv. Den har lav effekt og fremragende brugsmiljø.

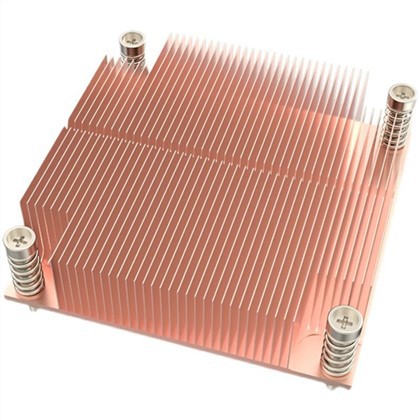

Derudover er kapacitansen af frekvensomformere med naturlig varmeafledning ikke altid lille. For frekvensomformere med lav kapacitet kan vi vælge den generelle radiator, og det er påkrævet at udvide varmeafledningsområdet så meget som muligt inden for det tilladte område, og afstanden mellem køleplader skal være lille for at øge varmeafledningsområdet så meget som muligt. For frekvensomformere med stor kapacitet, hvis naturlig varmeafledning er påkrævet, anbefales det at bruge varmerørsradiator. Heat pipe radiator er en ny generation af radiatorer. Det er produktet af kombinationen af varmerørsteknologi og radiatorteknologi. Dens varmeafledningseffektivitet er meget høj.
Tvungen luftkøling:
Tvungen luftkøling refererer til metoden til direkte afkøling af udstyrsskallen gennem en eller flere eksterne ventilatorer. Fordi frekvensomformeren uundgåeligt vil producere mere varme, når den arbejder, især når den kører ved fuld belastning i lang tid, og den omgivende temperatur er for høj. For at forhindre alvorlig overophedning af frekvensomformeren kan vi derfor også tilføje en eller flere blæsere til direkte afkøling af frekvensomformerskallen. Denne kølemetode har lave omkostninger. Samtidig kan antallet af blæsere, uden at tage hensyn til omkostningerne, tilføjes efter ønske for at styrke køleeffekten.
Væskekøling:
Væskekøling har et væskeindtag og -udløb, og der er flere vandveje inde i radiatoren, som kan give fuldt udspil til fordelene ved vandkøling og tage mere varme væk. Dette er det grundlæggende princip for en væskekølet radiator. Væskekøling er en almindelig måde til industriel køling, men til frekvensomformerudstyr bruges den sjældent til varmeafledning på grund af dens høje omkostninger og store volumen. Derudover spænder kapaciteten af den generelle frekvensomformer fra tusindvis af VA til næsten 100 KVA, hvilket er svært for brugerne at acceptere omkostningsydelsen. Denne måde bruges kun ved særlige lejligheder og frekvensomformere med stor kapacitet.
Uanset hvilken termisk løsning der vælges, skal strømforbruget bestemmes i henhold til motorfrekvensomformerens kapacitet, og den passende ventilator og radiator skal vælges for at opnå fremragende omkostningsydelse. Samtidig skal de miljøfaktorer, der anvendes i frekvensomformeren, tages i betragtning fuldt ud. Tilsvarende foranstaltninger skal træffes for at sikre normal og pålidelig drift af frekvensomformeren.
