Er alle chip strømforbrug konverteret til varme
Under driften af chippen omdannes en del af energien inde i transistoren til termisk energi under omskiftningsprocessen. Dette er forårsaget af Joule-opvarmningen forårsaget af strømmen, der passerer gennem lederen, og energidissipationen forårsaget af interaktionen mellem elektroner og gitteret inde i transistoren. Drevet af Moores lov fører den kontinuerlige reduktion af transistorstørrelsen til en kontinuerlig stigning i effekttætheden, hvilket yderligere forværrer problemet med temperaturstigning i chips.
Chips strømforbrug kan opdeles i statisk strømforbrug og dynamisk strømforbrug. Dynamisk strømforbrug er relateret til omskiftningsfrekvensen af transistorer i chippen, som er forårsaget af energitab under kondensatoropladning og -afladningsprocesser. Statisk strømforbrug er hovedsageligt relateret til materialets lækstrøm, og selv uden omskiftning vil chippen stadig forbruge en vis mængde energi. Begge typer strømforbrug vil i sidste ende blive omdannet til varme.
Med stigningen af integreret kredsløbsdensitet og accelerationen af driftsfrekvensen er det termiske problem med moderne chips blevet særligt alvorligt. Effektiv køleteknologi sikrer, at chips fungerer ved sikre temperaturer, forlænger deres levetid og opretholder stabilitet i ydeevnen. De vigtigste kølemetoder omfatter mekanisk køling (såsom ventilatorkøling), ledende køling (ved anvendelse af termiske ledende materialer til at overføre varme til kølepladen), konvektiv køling (ved at bruge luft eller væskestrøm til at fjerne varme) og strålingskøling (udsende varme ind i miljøet gennem elektromagnetiske bølger). Udvælgelsen og designet af forskellige køleteknologier skal overvejes grundigt baseret på faktorer som chipstrømforbrugskarakteristika, arbejdsmiljø og omkostningseffektivitet.

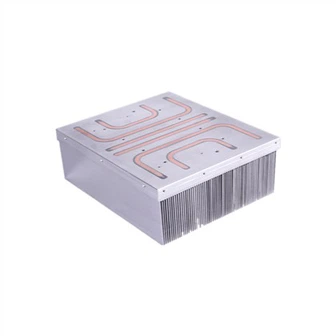

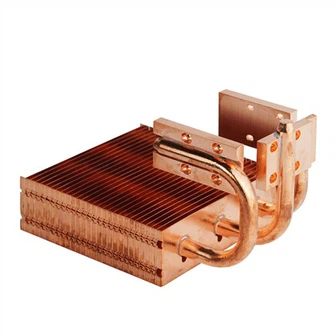

Som svar på den stigende efterspørgsel efter varmeafledning forbedres varmeafledningsteknologien også løbende. Effektive varmeafledningsløsninger såsom mikrokanalkøling, varmerørsteknologi og flydende metalvarmeafledning studeres og anvendes. Mikrokanalkøleteknologi forbedrer varmevekslingseffektiviteten mellem kølevæsken og chipoverfladen ved at designe ultratynde mikrokanaler nær chippen. Heat pipe-teknologien udnytter faseovergangen af arbejdsvæsken under fordampnings- og kondensationscyklusser til at fjerne varme. Flydende metaller betragtes som en lovende teknologi inden for varmeafledning på grund af deres høje termiske ledningsevne og gode fluiditet. Disse banebrydende teknologier forbedrer ikke kun varmeafledningseffektiviteten, men skubber også grænserne for termisk styring i chipdesign.
Sammenfattende bliver næsten alt strømforbruget på en chip i sidste ende omdannet til varme, og varmeafledningsteknologien er afgørende for stabiliteten og ydeevnen af chippens drift. I fremtiden, med chipteknologiens fortsatte fremskridt, vil innovation inden for varmeafledningsteknologi også blive en vigtig forskningsretning inden for elektronisk teknik.
